Параметр |
Значение |
|
|
Общие параметры |
||
|

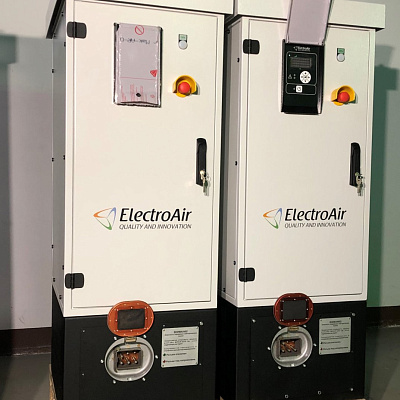

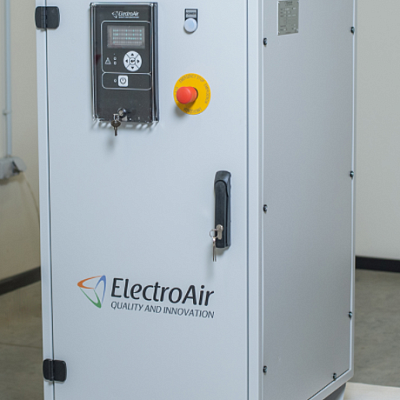

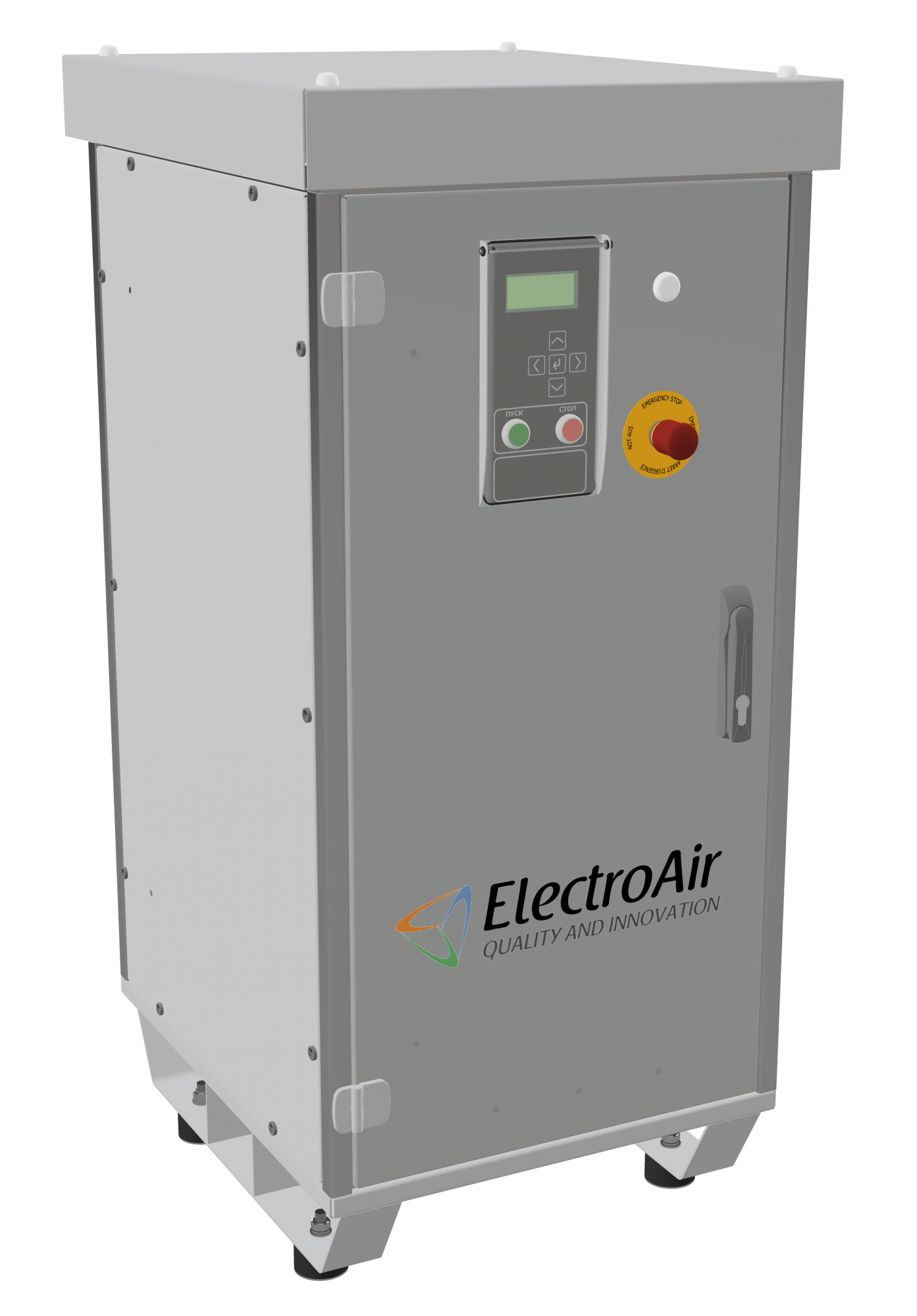

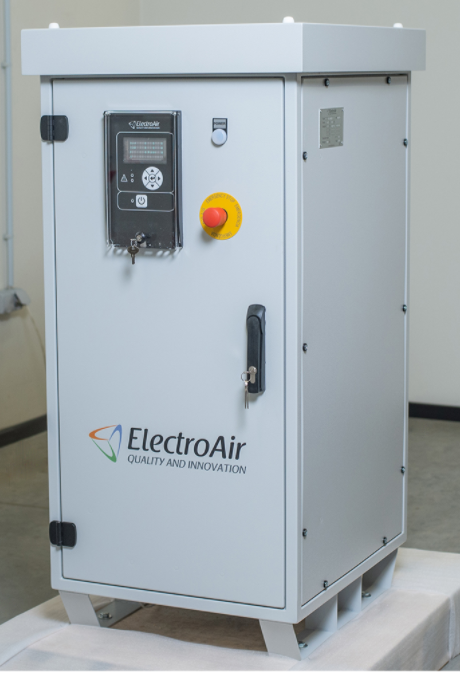

Конструктивное исполнение |
Стационарное, в корпусе из нержавеющей стали |
|
|

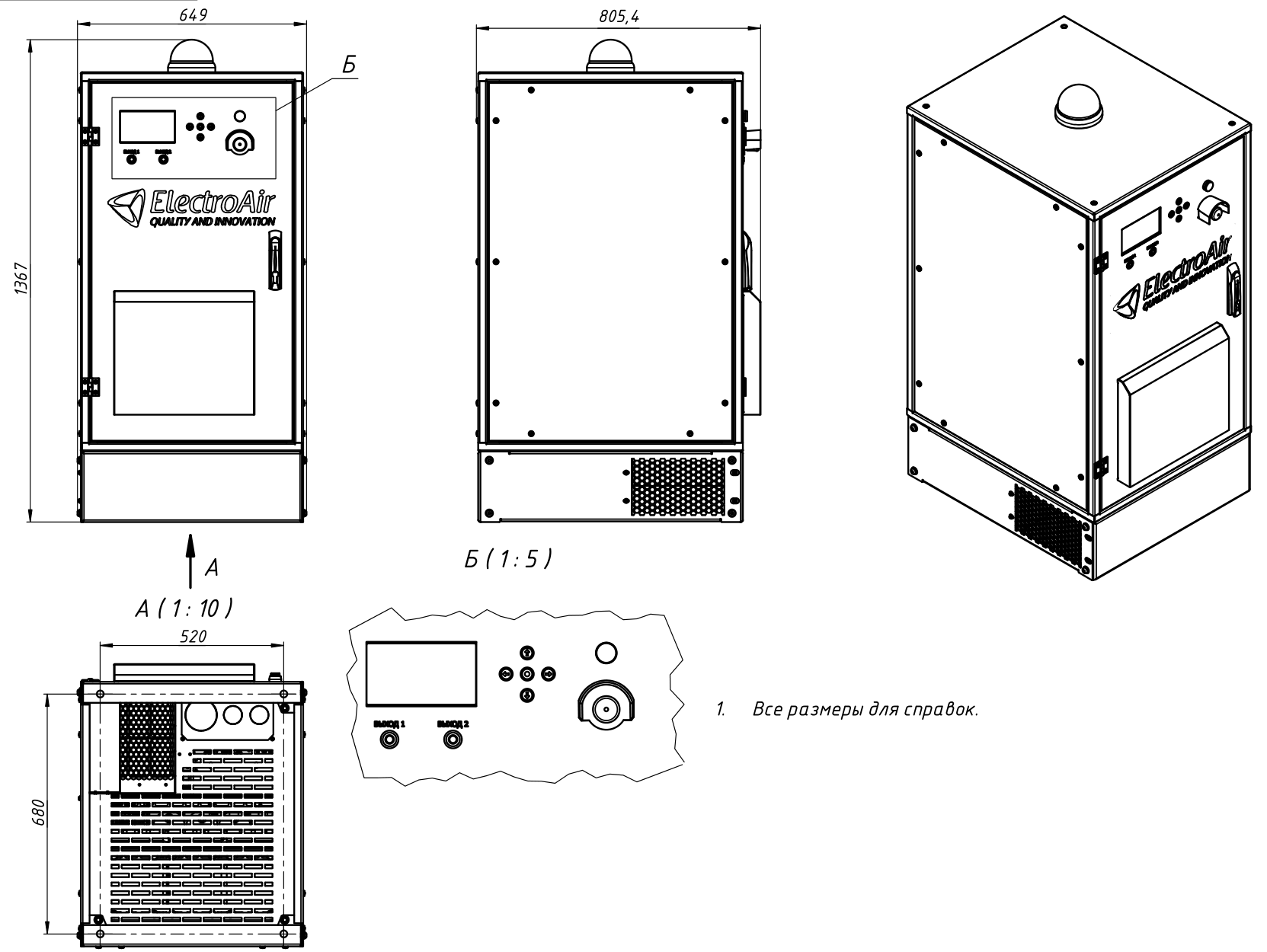

Габариты, ШхВхГ, мм |
630х1275x800 |
|
|
Вес, не более, кг |
530 |
|
|
Класс защиты |
IP22 |
|
|
Климатическое исполнение, 0С |
-50...+50 |
|
|
Влажность, % |
10-100 |
|
|
Уровень шума |
<85дБ(А) на 1м |
|
|
Конструктивные требования |
Высокая отказоустойчивость на модульных ячейках звена DC-DC с возможностью применения полупроводниковых элементов российского производства. Силовое трансформаторно-реакторное оборудование на основе магнитомягких материалах российского производства. Сверхбыстрые датчики напряжения и тока на эффекте Холла с гальванической развязкой. |
|
|
Требования к микропроцессорной системе управления |
Российского производства с программным управлением на русском языке. Высокая устойчивость к внешним электромагнитным импульсам с управлением драйверами полупроводниковых приборов 15В. |
|
|
Запись событий на энергонезависимую память EEPROM |
1 000 событий |
|
|
Интерфейс связи с АСУ ТП |
RS-485 двух- и четырехлинейный, CAN, Ethernet, дискретный 8/8 |
|
|
Протоколы встроенные |
ModBus-RTU, CAN2.0, TCP/IP |
|
|
Входные параметры |
||
|
Входное напряжение, В |
3x400 ±10%, 3L+PE с изолированной нейтралью IT |
|
|
Входная частота, Гц |
50 ±5% |
|
|
Пусковой ток |
мягкий старт |
|
|
Выходные параметры AC |
||
|
Количество выходов, шт. |
1 |
|
|
Номинальная выходная мощность, кВА |
90 |
|
|
Номинальное выходное напряжение, В |
115/200 |
|
|
Диапазон изменения нагрузки, % |
0-100 |
|
|
Коэффициент искажения синусоидальности, не хуже, % |
3 |
|
|
Частота напряжения на выходе, Гц |
400 ±0.001 |
|
|
Регулировка частоты на выходе, Гц |
360-420 |
|
|
Номинальный коэффициент мощности нагрузки |
>0.8 при 100% нагрузке |
|
|
КПД в номинальном режиме, не менее, % |
97 |
|
|
Коэффициент амплитудной модуляции выходного напряжения, не более, % |
1,5 |
|
|
Компенсация падения напряжения на выходном кабеле |
автоматическая |
|
|
Интерлок |
Да |
|
|
Перегрузка |
600 с |
110% |
|
300 с |
125% |
|
|
10 с |
150% |
|
|
2 с, с коэф. мощности 0,7 |
200% |
|
|
Защиты |
- превышение/понижение напряжения на выходе - превышение нагрузки - превышение температуры - короткое замыкание на выходе - непрерывный контроль изоляции |
|
|
Панель управления |

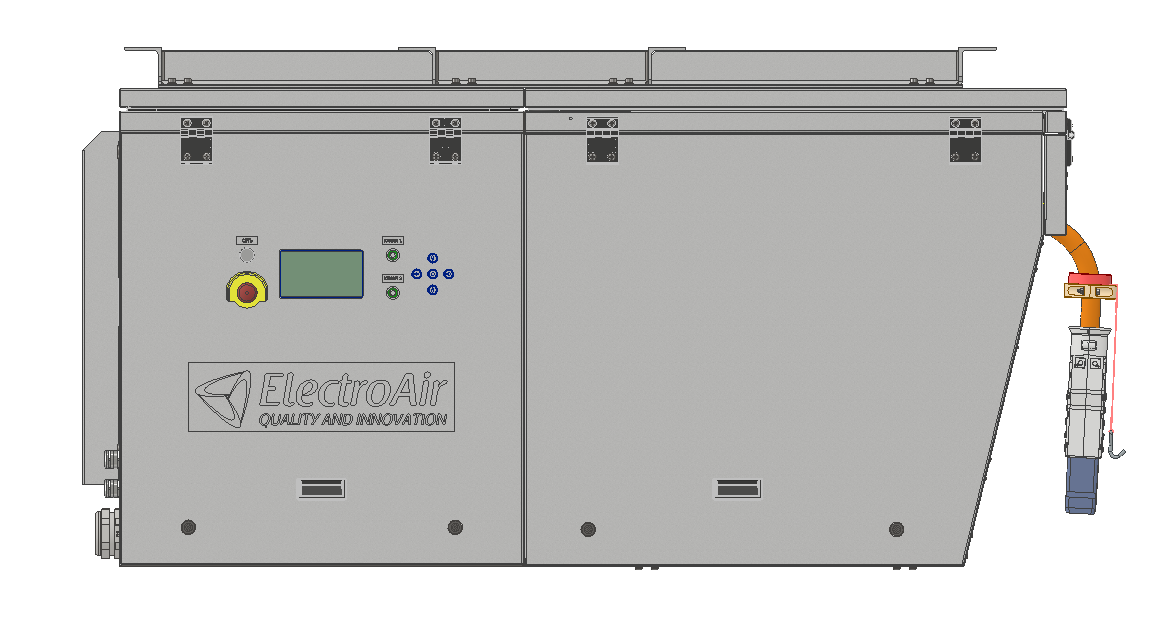

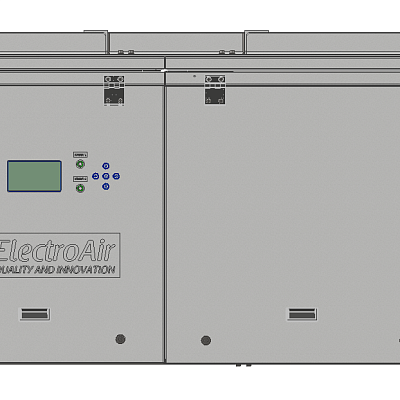

7” дисплей, индикатор напряжения питания, кнопка аварийного останова |
|
|
Срок службы до капитального ремонта, лет, не менее |
5 |
|
|
Условия хранения |
1 по ГОСТ 15150-69 |
|
|

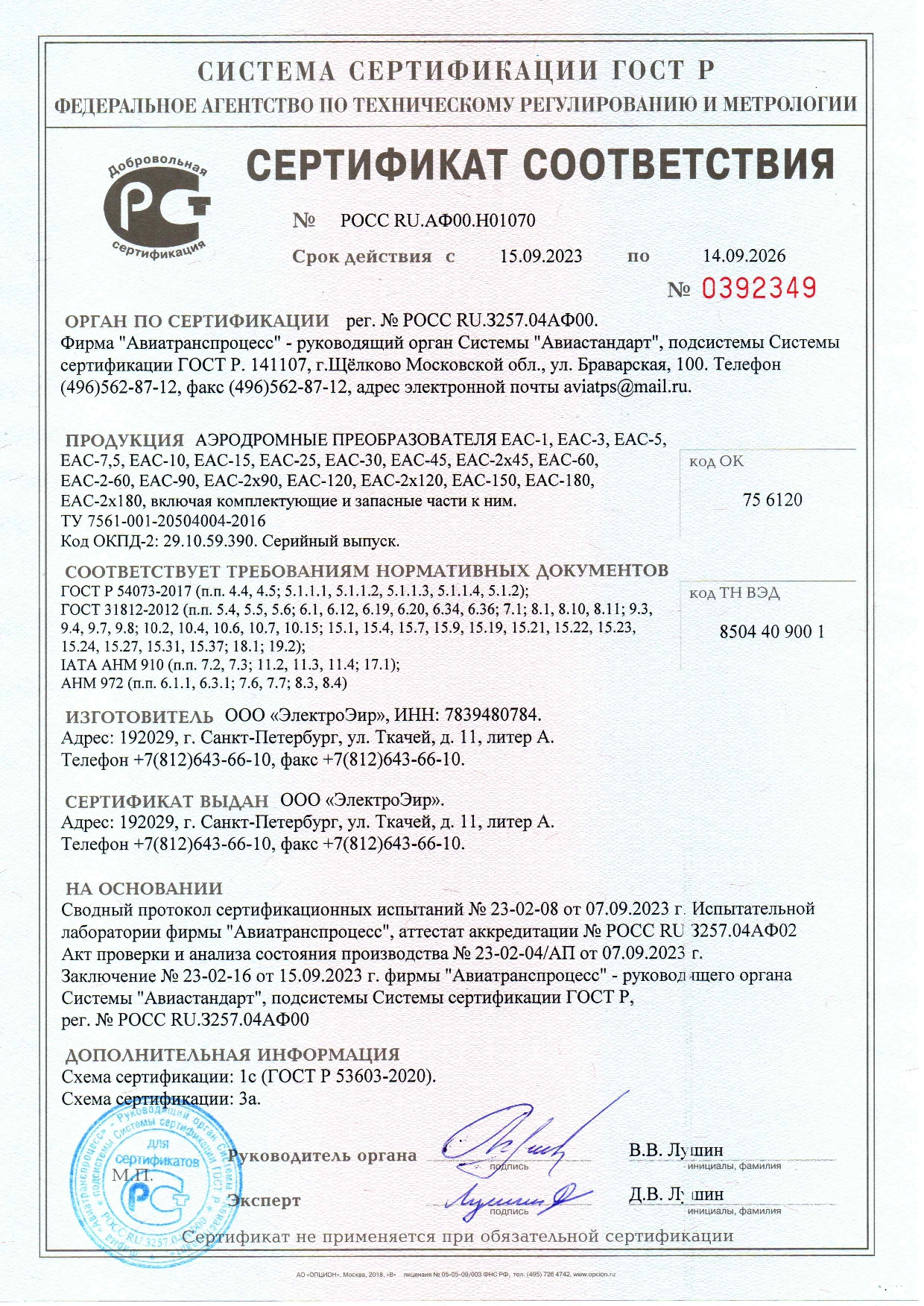

Соответствие продукции авиационным сертификационным требованиям: · ГОСТ Р 54073-2017: «Системы электроснабжения самолетов и вертолетов. Общие требования и нормы качества электроэнергии»; · ГОСТ 31812-2012: «Средства наземного обслуживания самолетов и вертолетов гражданского назначения. Общие технические требования»; · IATA AHM 910 «Основные требования к наземному оборудованию ВС»; · IATA AHM 913 «Основные требования к безопасности наземного оборудования ВС»; · IATA AHM 972 «Функциональные требования к аэродромным источникам питания эля электрических систем ВС» |
||
|
Квалификация изготовителя: · Лицензия Министерства промышленности и торговли РФ в соответствии с Постановлением Правительства Российской Федерации от 28 марта 2012 г. №240 «О лицензировании разработки, производства, испытания и ремонта авиационной техники»; · Соответствие СМК ГОСТ РВ 0015-002-2020 и ГОСТ Р ИСО 9001-2015 на разработку, производство, поставку, монтаж, пуско-наладку, обслуживание преобразовательной электротехники, комплектующих радиолокационного оборудования для авиации, аэрокосмической, общей промышленности по классам ЕКПС 1285, 1730, 1740 |
||
|
Страна происхождения товара: Российская Федерация, г. Санкт-Петербург |
||
