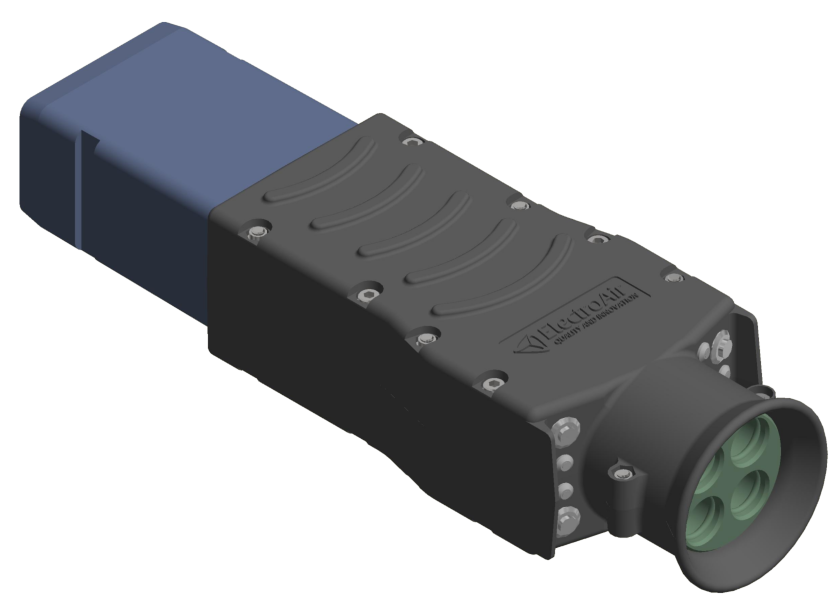

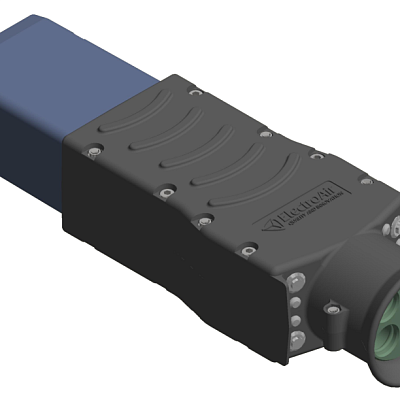

Разъемы штыревые аэродромного электропитания переменного напряжения и тока ШРАП-400Е

Есть в наличии

Разъемы штыревые аэродромного электропитания переменного напряжения и тока ШРАП-400Е изготавливаются по техническим условиям МНРУ.434611.001 ТУ.

Изделие ШРАП-400Е предназначен для обеспечения оперативной коммутации и подачи питающего напряжения переменного тока 115/200В постоянной частоты 400Гц от стационарных и передвижных источников электропитания на типы летательных аппаратов (воздушных судов) гражданской и государственной авиации.

Узнать больше
Цена по запросу
Запросить информацию
Бесплатная доставка по России
Дополнительная гарантия на 3 года
Инструкции по установке включены
высокая ремонтопригодность - сменные запасные части
Основные характеристики
Напряжение силовых контактов
115/200В 400Гц
Напряжение сигнальных контактов
28,5В
Номинальный ток на контакт
300А
Тип покрытия
серебро
опросный лист
Для каких самолетов и вертолетов подходит Ваш разъем?
Розетка кабельная ШРАП-400Е совместима со всеми типами панельных вилок 1150/200В 400Гц используемых на самолетах и вертолета российского и любого иностранного производства.
Чем отличается от обычных розеток?
Разъем ШРАП-400Е является ремонтопригодным. Это значит, что Вы можете поменять переднюю изолирующую часть разъема, силовые и контрольные контактные части. Можете заказать отдельно деталь корпуса. Розетка кабельная ШРАП-400Е оснащена ответной "канавкой" для фиксации в вилках панельных типа ШРАП-400-3ф. Может комплектоваться дополнительными кнопками управления.
Подходит ли для телетрапных катушек?
Да, розетка ШРАП-400Е оснащается дополнительными кнопками управления: смотки и размотки подтелетрапной катушки (лебедки), включения/отключения подачи напряжения на разъем от удаленного источника электропитания.
Разъемы штыревые аэродромного электропитания переменного напряжения и тока ШРАП-400Е изготавливаются по техническим условиям МНРУ.434611.001 ТУ.
Изделие ШРАП-400Е предназначен для обеспечения оперативной коммутации и подачи питающего напряжения переменного тока 115/200В постоянной частоты 400Гц от стационарных и передвижных источников электропитания на типы летательных аппаратов (воздушных судов) гражданской и государственной авиации.

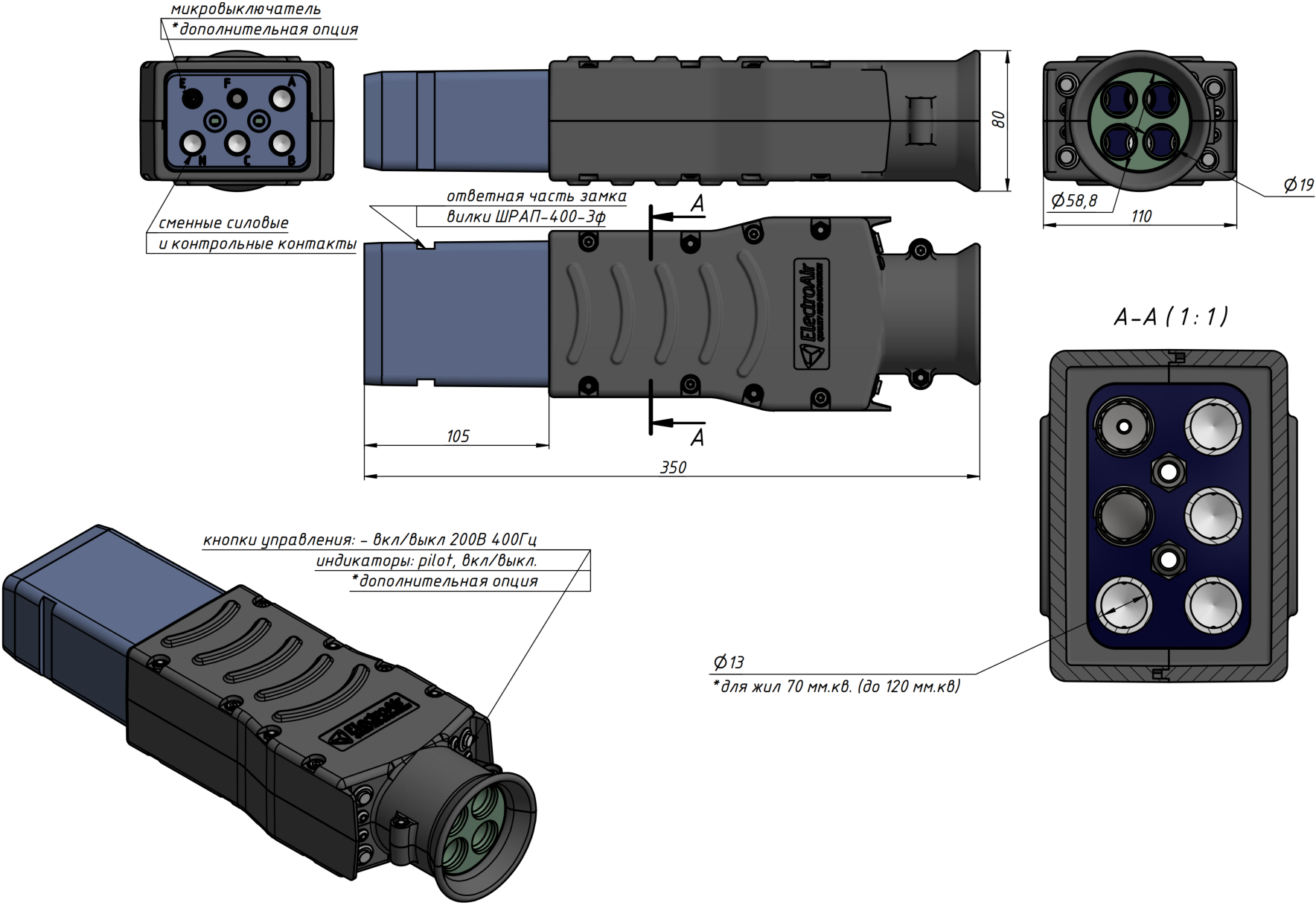

Разъем ШРАП-400Е совместим с вилками панельными самолетов и вертолетов российского и иностранного производства, в соответствии с требованиями габаритно-присоединительных размеров и электрических параметров. Оснащены втычной частью длиной 105 мм с ответной канавкой для запорного замка вилок панельных ШРАП-400-3ф.
Разъем ШРАП-400Е является ремонтно-пригодным, с заменяемыми передней втычной частью и силовыми и контрольными контактами.
Силовые контакты предназначены для соединения с одножильными кабелями сечением до 70 мм2.
Разъема ШРАП-400Е имеет возможность дооснащения, в том числе дополнительными кнопками управления и световыми сигнализаторами состояния напряжений на разъеме и микро-выключателем.
Контакторы имеют серебряное покрытие.

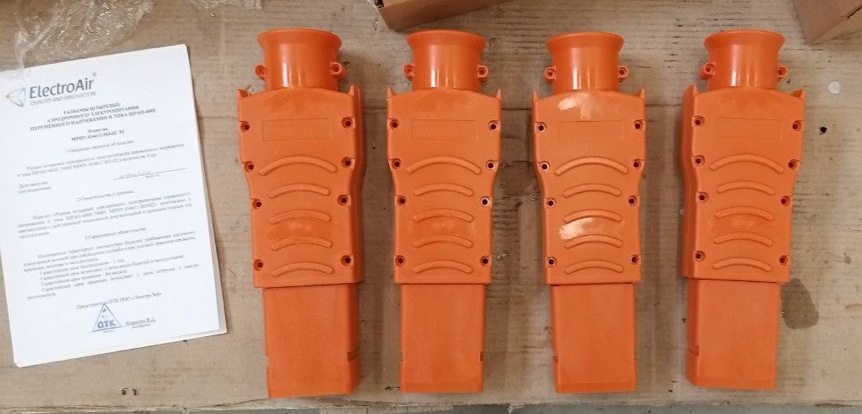

В соответствии с ГОСТ 31812-2012 и ГОСТ 21487-90, разъем ШРАП-400Е имеет контрастный оранжевый цвет.
Описание заказного артикула Изделия

Структура условного обозначения Изделия

ШРАП-400Е

7

1

0

0

0











Наличие датчика температуры

0 – нет

1 – есть









Наличие микровыключателя НО

0 – нет

1 – есть







Наличие кнопок управления

0 – без кнопок управления и без индикации;

2 – две НО кнопки;

3 – четыре НО кнопки





Конструктивное исполнение подсоединяемого кабеля

1 – один провод диаметром до 42 мм.

4 – четыре провода диаметром до 20 мм.

5 – пять проводом диаметром до 20 мм.



Сечение подводимой силовой жилы

7 – 70 мм.кв.

Фирменное наименование розетки кабельной ШРАП-400Е
