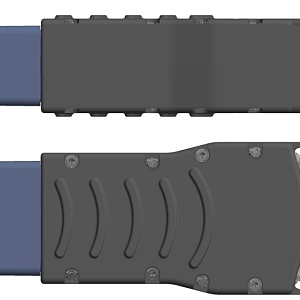

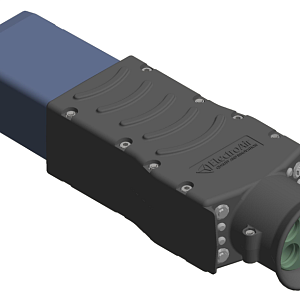

Новый тип разъема имеет исполнение со встроенными кнопками удаленного включения/отключения Аэродромного преобразователя серии ЕАС и подъема/опускания кабеля для телетрапного исполнения Аэродромных источников EAC и электрических кабелесмотчиков EACB.
Контактная часть выполнена удлиненного размера 105 мм для совместимости с "глубоко посаженными" панельными вилками, и имеет необходимые замковые части совместимые с вилками панельными ШРАП-400-3ф.
Разъем ШРАП-400Е совместим со всеми типами воздушных судов иностранного и отечественного производства. Может применяться и для удаленного управления средствами обслуживания воздушных судов (преобразователями, катушками) иного производства.
Розетка кабельная ШРАП-400Е, далее «Изделие», предназначена для обеспечения оперативной коммутации стационарных и передвижных наземных источников электроэнергии и электропитания летательных аппаратов (ЛА), одиночного и группового электропитание бортового электрооборудования ЛА, одиночного и группового электростартерного запуска двигателей ЛА и электропитание иных электропотребителей на местах стоянок ЛА, с учетом требований эксплуатируемых в настоящее время и перспективных изделий, однофазного и трехфазного переменного напряжения 115/200 В постоянной частоты 400 Гц. Изделие совместимо с типами воздушных судов гражданской и государственной авиации.
Изделие имеет дублированные сигнальные лампы типа LED сигнализирующие:
- наличие независимого постоянного напряжение 27 В от вилки ЛА – зеленого цвета;
- сигнализацию наличия напряжения 115/200 В 400 Гц на Изделии – красного цвета;
- сигнализацию включения дополнительного выключателя НО сигнализирующего надежное подключения Изделия на вилку ЛА – желтого цвета.
Конструкция Изделия позволяет осуществлять замену контактной части без использования специальных приспособлений и устройств в части:
- корпуса передней контактной части;
- силовых контактов A, B, C и N;
- контрольных контактов E и F.
Надежность Изделия в условиях и режимах эксплуатации, установленных настоящим ТУ, должна характеризоваться следующими показателями:
- гарантийное количество соединений разъемов, не менее – 500;
- средняя наработка на отказ, ч, не менее – 15 000;
- назначенный ресурс, количество соединений/разъединений, не менее – 3 000;
- гарантийный срок годности, лет, не менее – 7
Изделие устойчиво к внешним воздействующим факторам:
- повышенной рабочей температуры среды до 80 °С.
- повышенной рабочей температуры силовых контактах до 105 °С.
- пониженной рабочей температуры среды до минус 65 °С.
- к образованию на элементах конструкции инея и росы.
- относительной влажности до 100 % при температуре до 35 °С.
- солнечного излучения.
